業界最速クラスの高速払出を実現した次世代モデル。
【P-REX】シリーズ第二弾。

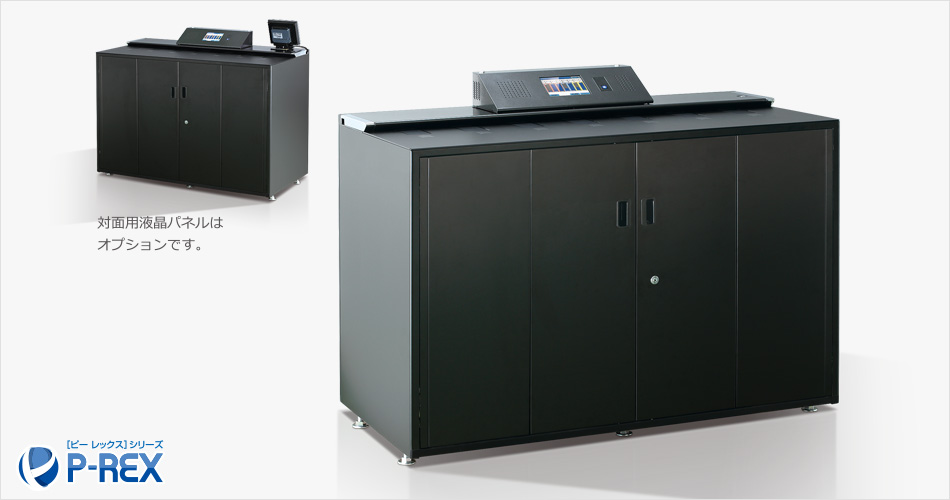

P-REXシリーズの景品保管庫JCH-2000。大型の黒色キャビネット型筐体に液晶操作パネルを搭載。左上には対面用液晶パネル付きのオプション構成も表示。

より確実、より迅速なカウンター業務を実現するための新機能を満載。

「簡単操作ですぐ分かる」そんな使いやすさをカタチにしました。

Color Sensor

賞品入れ間違い防止機能搭載

カラーセンサーを払出部に搭載し、賞品の誤挿入を1個単位で検知します。

High Security

高セキュリティーの実現

各払出ユニットには電磁ロックが採用され、高いセキュリティーが確保されているため、保管庫として使用が可能です。

High Speed

業界最速3.5秒の払出スピード

賞品計数機能、賞品誤挿入検知機能の採用後も、3.5秒の払出スピードを維持。

Large Storage

最大賞品収納枚数2,800個

4種類の賞品に対応しています。各レーンごとの賞品種類や払出順位を自由自在に設定できます。

JCH-2000の操作パネルと収納ユニットの外観

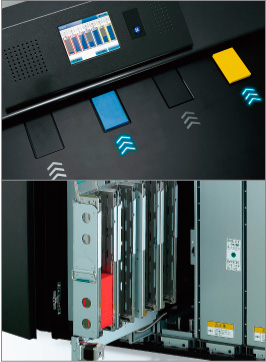

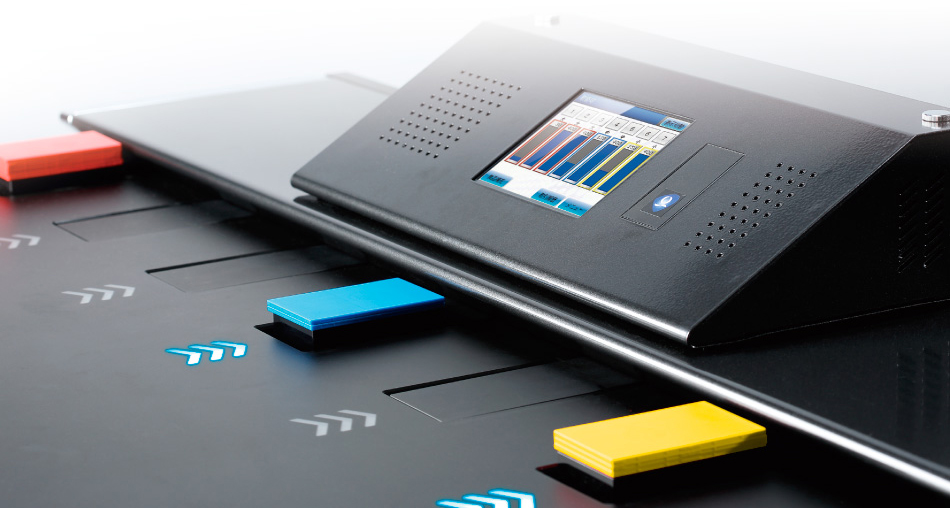

JCH-2000の操作パネルと赤・青・黄の賞品識別トレイ
3.5秒の払出スピードを表現したアイコン

業界最速クラスの払出速度で信頼性とスピードの両立を実現

業界最速3.5秒の払出スピード。賞品計数機能、賞品誤挿入検知機能の採用後も、3.5秒の払出スピードを維持。

5.7インチ大型液晶タッチパネルのアイコン

5.7インチ大型液晶タッチパネル搭載

5.7インチ大型液晶タッチパネルにより、簡単操作でわかりやすいインターフェースを実現しました。賞品個数の表示をはじめ、在庫数・前回表示・エラー箇所の表示など、必要な情報をスムーズにご確認いただけます。

賞品個数の表示画面
センサーのアイコン

払出部にカラーセンサーを搭載

賞品入れ間違い防止機能搭載。カラーセンサーを払出部に搭載し、賞品の誤挿入を1個単位で検知します。

電磁ロックによりセキュリティー強化を表したアイコン

電磁ロック方式払出ユニット採用でセキュリティーを強化

各払出ユニットには電磁ロックが採用され、高いセキュリティーが確保されているため、保管庫として使用が可能です。

自動計数機能の表したアイコン

高性能光学センサーに加え、充実の自動計数機能

光学センサーが賞品を1個ずつ計測するため賞品の反りや厚みのバラツキに影響されない確実な計数を実現。またユニットの扉が閉まる際に自動で計数を行うため、常に賞品在庫数を液晶で確認できます。閉店時には賞品を取り出さずに在庫の計数が可能です。

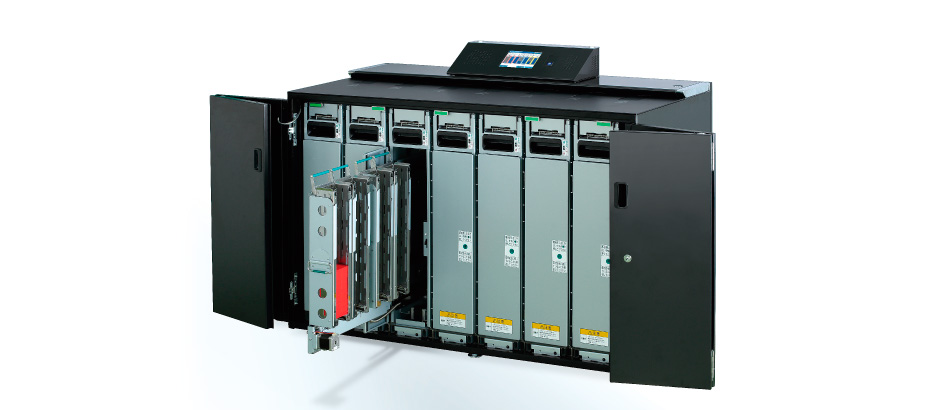

JCH-2000の内部構造。扉を開き賞品ユニットを引き出した状態

仕様詳細

名称

賞品保管庫(JCH-2000)

外形寸法

W 1180 / D 600 / H 920 mm

製品重量

約430kg

消費電力

300W / AC100V

保管個数

2800個(7レーン×4カセット×100個) ※3mm賞品収納時

外形図(単位:mm)

JCH-2000景品保管庫の寸法図(幅1180mm×奥行600mm×高さ920mm)

ホール運用の幅をさらに広げる【P-REXとV-REXとの連携】

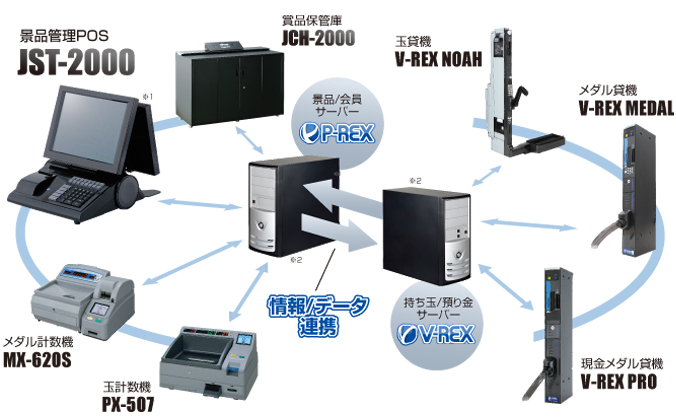

パチンコホール向け製品のシステム構成図。JST-2000、JCH-2000、V-REXシリーズ、P-REXサーバー、各種製品が情報連携。

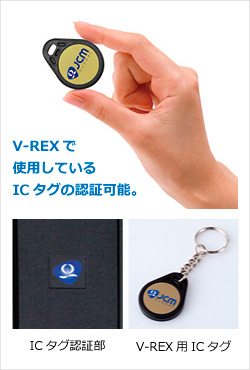

ICタグと認証部とV-REX用ICタグの写真。「V-REXで使用しているICタグの認証可能。」の文字を表示。

オプション

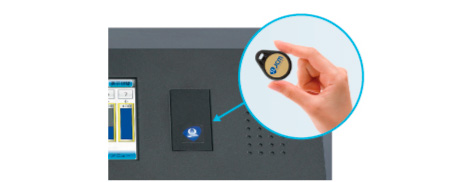

Cタグ(オプション)により操作履歴をトレース可能

賞品補充の際には、担当者コードの入力またはICタグ(オプション)が必要なため、スタッフの操作履歴や取引履歴を確認可能です。

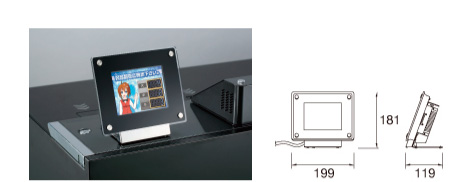

オプションの対面用液晶パネルと寸法図(5.7インチ)

対面用液晶パネル(オプション)をご用意しています。

5.7インチ大型液晶パネルでわかりやすく賞品個数を表示します。

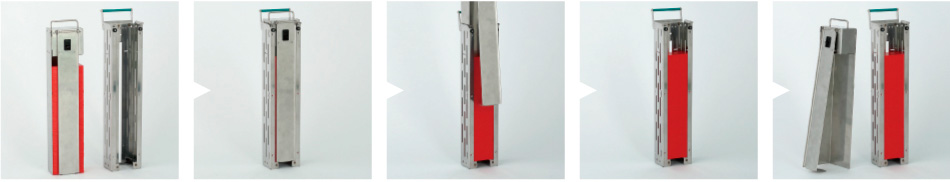

専用カートリッジ(オプション)により賞品を簡単に補充できます。

カートリッジにて簡単に賞品補充。
3mm賞品で最大800枚、1.5mm賞品で最大1600枚収納。

景品補充用カートリッジの外観と補充手順のイメージ
