エアーと磁力の融合が叶える新しい軽量物搬送システム

グッドデザイン賞2024 受賞ロゴマーク

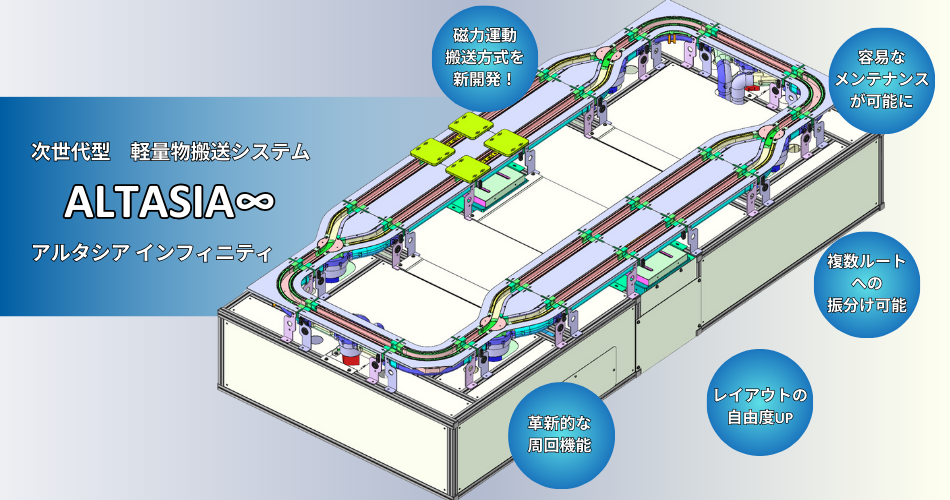

次世代型軽量物搬送システム ALTASIA∞(アルタシア インフィニティ)のキービジュアル。磁力搬送、複数ルート対応、周回機能、メンテナンス性、レイアウト自由度などの特徴を図示。
レイアウトの自由度が高い経路設計が可能
空気流を利用した周回/分岐が可能
ベルトチェーンよりも耐久性が高い
消耗率が低くランニングコストを抑制

次世代の軽量物搬送システム『磁力連動搬送方式』

POINT1

磁力連動:空気管内を移動するセーリングとシャトルが磁力で連動し、シャトルに乗せられた軽量物を搬送

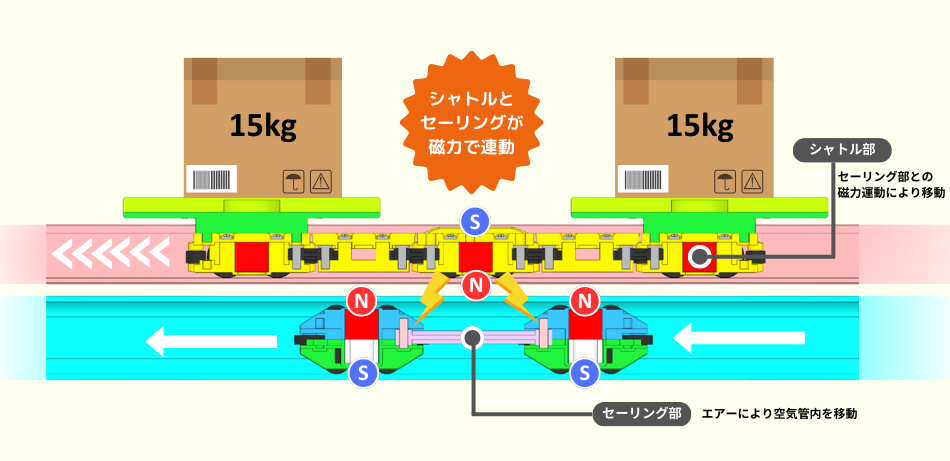

ALTASIA∞の磁力連動搬送方式の構造図。シャトル部とセーリング部が磁力で連動し、空気管内をエアー搬送して荷物を運ぶ仕組みを解説。

●15kgの軽量物が搬送可能(搬送物条件に応じて、カスタムの必要があります。)

●1つのセーリングで2つの軽量物(計30kg)まで1度に搬送

POINT2

周回機能:周回バルブの切替により、空気流の周回が可能に。また、空気流の方向切替により逆転も可能

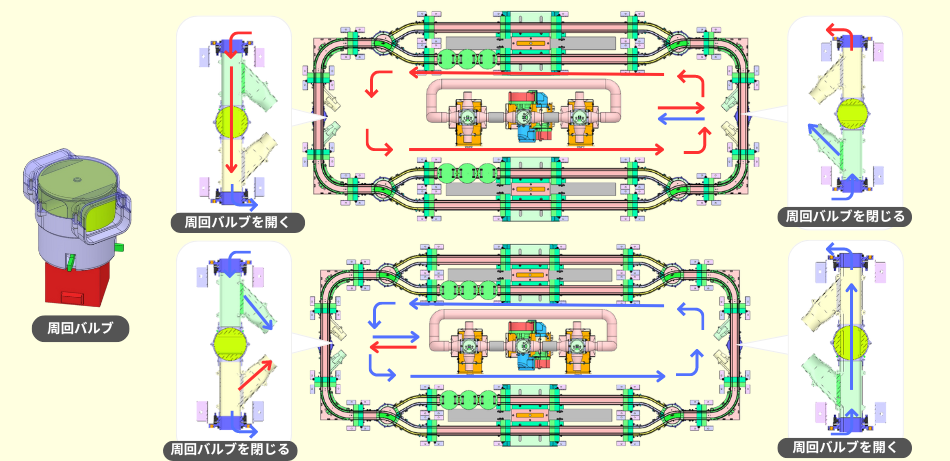

次世代型軽量物搬送システム ALTASIA∞における周回バルブの動作図。バルブの開閉によりシャトルの搬送方向を切替え、周回搬送と直進搬送を制御する仕組みを示す。
POINT3

流路分岐:分岐バルブの切替により、搬送流路の切替が可能

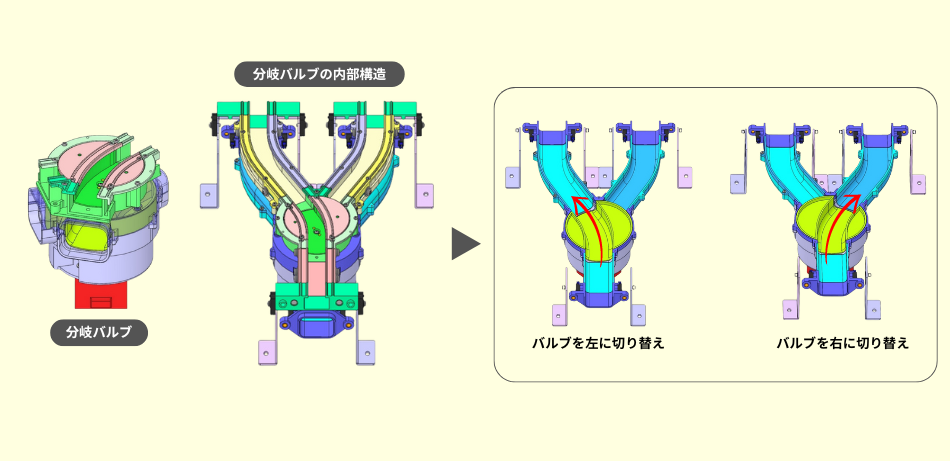

軽量物搬送システム ALTASIA∞ に搭載された分岐バルブの内部構造図と、バルブを左右に切り替えることで搬送方向を制御する動作説明図。Y字構造で経路を振り分け可能。
POINT4

所定位置での停止:マグネット吸着と過電流ブレーキにより、所定位置での停止が可能

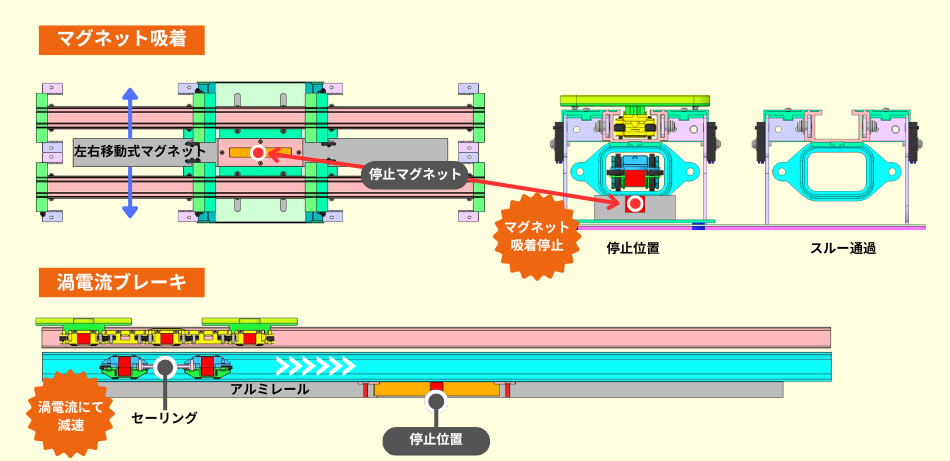

次世代型搬送システム ALTASIA∞における停止機構の構造図。マグネット吸着による停止・通過制御と、アルミレール上のセーリングに働く渦電流ブレーキによる減速機構を示す。
