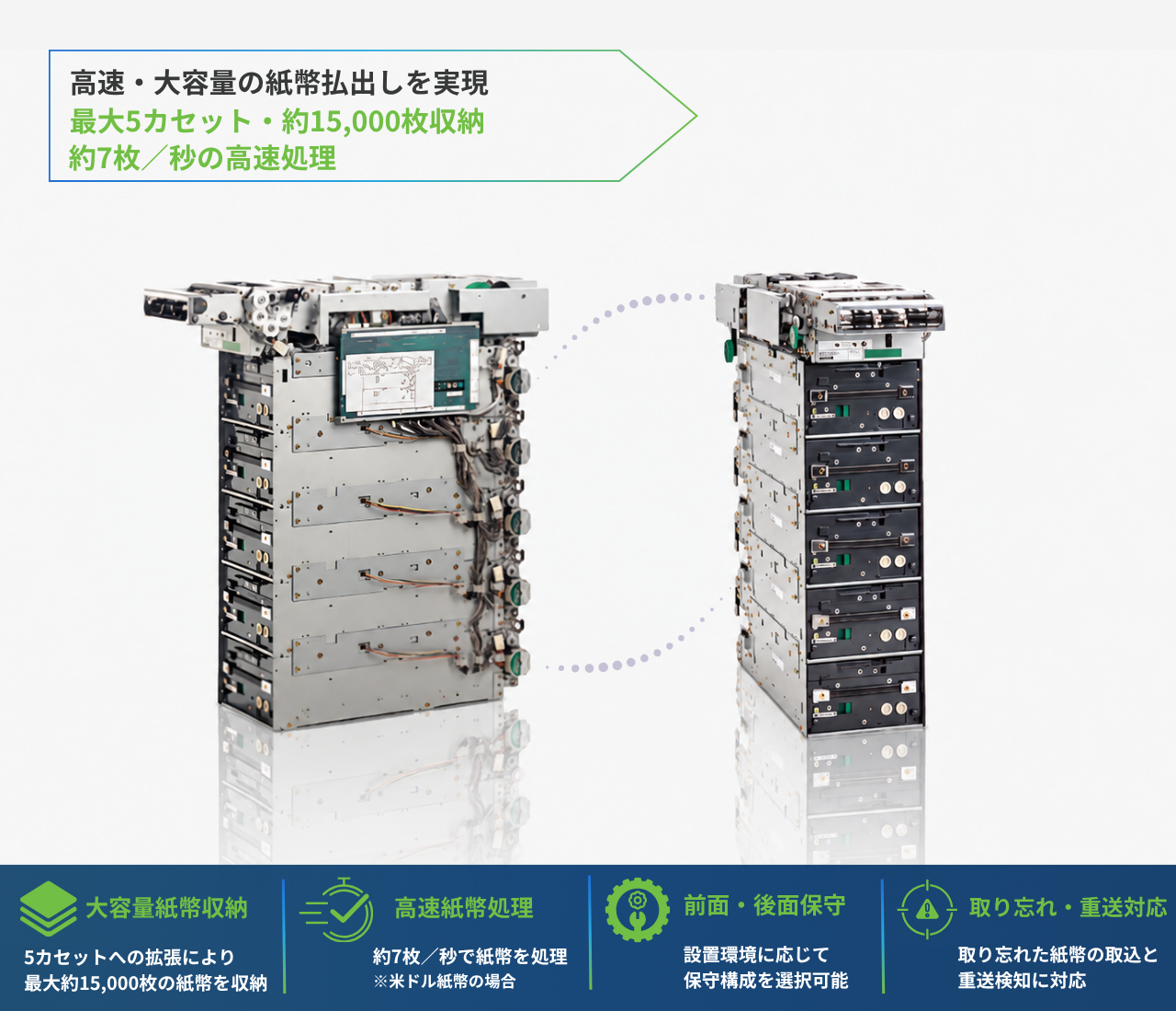

F510は、大容量と高速処理を備えた紙幣ディスペンサーユニットです。最大5カセットまで拡張でき、1カセットあたり最大約3,000枚、合計最大約15,000枚の紙幣を収納できます。米ドル紙幣で約7枚／秒の処理速度に加え、取り忘れ取込機能や重送検知機能を備え、高稼働環境での安定した運用をサポートします。

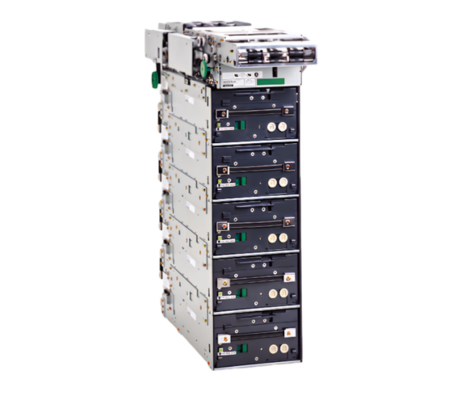

最大約15,000枚収納の大容量設計
最大5カセットまで拡張可能。1カセットあたり最大約3,000枚の紙幣を収納でき、合計最大約15,000枚の大容量運用に対応します。

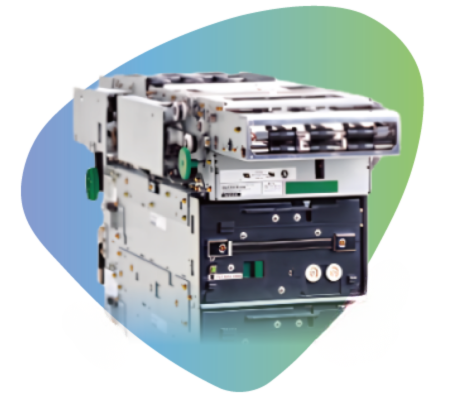

約7枚／秒の高速処理
米ドル紙幣で約7枚／秒の紙幣処理速度を実現。多くの紙幣を扱う環境で、効率的な払出しをサポートします。

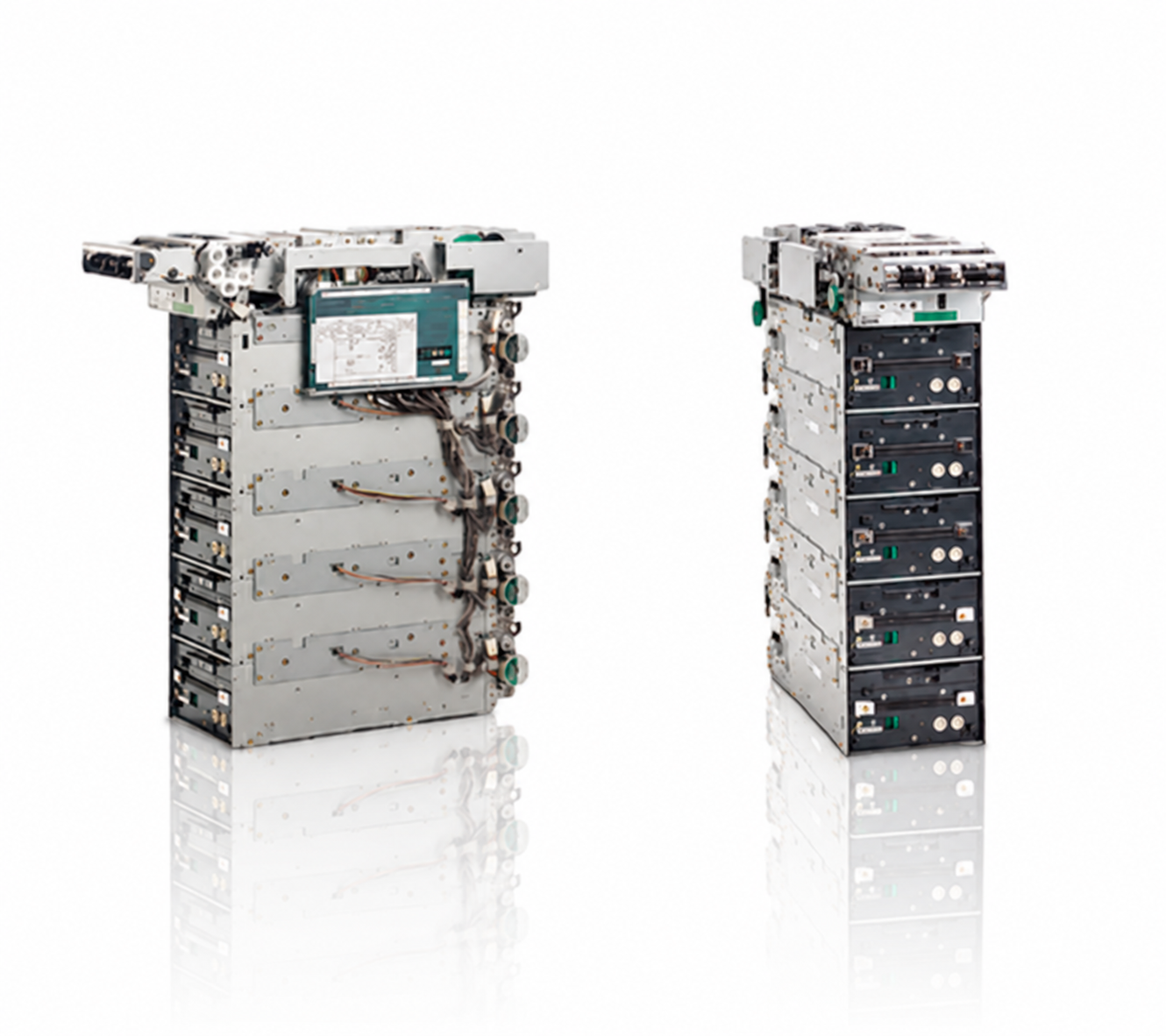

設置環境に合わせて選べる保守方向
前面保守または後面保守の構成に対応。機器への組み込み方や保守スペースに応じて選択できます。

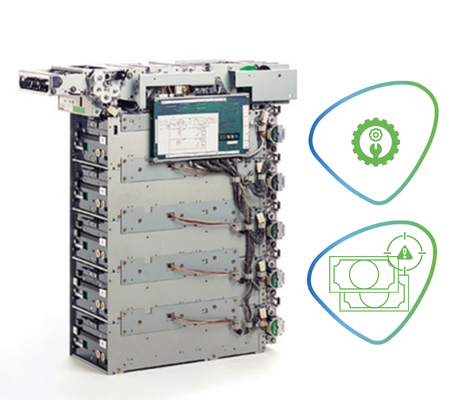

安定した運用を支える機能
取り忘れた紙幣の取込機能や重送検知機能を搭載。カセット内のリジェクトエリアによりメンテナンス頻度を抑え、安定した運用をサポートします。
- 拡大
- ディスペンサーユニットF510の放出部用シャッターオプション。紙幣放出口のセキュリティを強化するシャッター機能
|
名称 |
ディスペンサーユニット F510 |
|
外形寸法 (5金種の場合） |
前面保守：W 277 × D 752 × H 810 mm 後面保守：W 277 × D 757 × H 810 mm |
|
製品重量 |
約72 kg（最大構成時・紙幣重量を除く） |
|
カセットの取出し方向 |
前面または後面 |
|
カセット数 |
最大5カセットまで |
|
紙幣処理速度 |
約７枚／秒 ※米ドル紙幣の場合。 |
|
取扱い紙幣サイズ |
最大82x172mm 最小60x120mm 厚み0.07-0.18mm |
|
最大取引枚数 |
60枚／取引 |
|
紙幣取込機能 |
あり／束放出 |
|
シャッター |
オプション |
|
最大セット数 （1カセット当たり） |
約3,000枚（官封券相当） セットスペース370mm |
|
リジェクトエリア |
最上段の1カセット内に収納 |
|
リジェクト紙幣容量 |
約150枚 |
|
紙幣ニアエンド検知 |
調整可能（工場出荷時：約100枚） |
|
インターフェース |
RS-232C |
|
使用電圧 |
DC +24V +-10% Max：10A AVE：4A |
|
使用温度 |
動作時：0～40℃ 梱包保管時：-5～50℃ |
|
使用湿度 |
動作時：10 - 85%RH 梱包保管時：8 - 95%RH |
（注1） 上記仕様は、予告なしに変更となる場合がございます。
（注2） 上記の製品仕様は、媒体のサイズや状態によって異なります。
（注3） ポリマーを含む紙幣への対応は、事前に確認が必要です。
