- 紙幣状態に影響を受けない安定搬送が可能
- 汚れや故障に強く、フィルター不要のため高い運用性を実現
- センサ配置で搬送状態をモニタリング。トラブル箇所を速やかに特定！
- 複数枚の紙幣を同時回収！ランニングコスト低減に貢献
●安定搬送
シャトルに乗せて搬送することで紙幣媒体の影響が少なく確実な搬送が可能に。
●紙幣同時回収
投入された紙幣は搬送路内で一時待機し、まとめて複数枚同時回収。
●高耐久性
密閉された空気管内はホコリの吸排出をしないため、フィルター不要で汚れや故障に強い。
●簡単開閉
搬送部の非密閉構造により空気漏れを気にせず簡単に開閉。紙幣詰まりの解消も容易に。
●センサ配置
複数のセンサ配置により搬送状態をモニタリング。トラブル箇所も速やかに特定します。

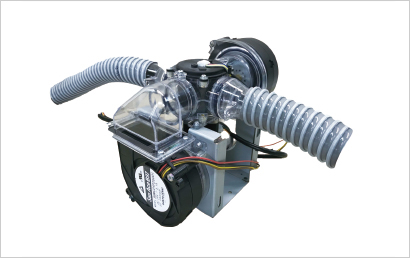

●流路切替装置
新開発の流路切り替えエアー循環方式により反復運動による紙幣搬送が可能。
- 搬送時の消費電力が80wの超小型ブロア2基を搭載
従来の搬送方式にかかる消費電力が約1/10と超省エネ運転を実現します - 紙幣同時回収による搬送回数の削減で装置の耐久性UP
- 往路と復路を兼ねる反復搬送方式を採用することで省スペースを実現

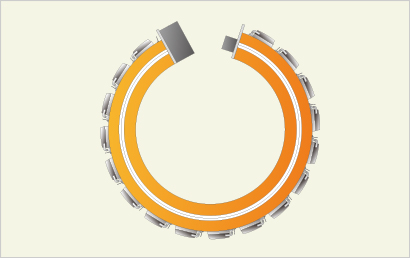

- R島には角度を1度ずつ調整できるRジョイントを使用
|
型式 |
AL-100 |
|
紙幣搬送 |
駆動方式：空気圧制御によるセーリング駆動、搬送方式：磁力連動による駆動搬送、一括搬送枚数：1〜5枚／回 |
|
使用電源 |
島端金庫より供給 |
|
型式 |
AL-100-SS-01 |
|
使用紙幣 |
日本銀行券（千円、二千円、五千円、一万円） |
|
スタッカー |
紙幣収納枚数：約500枚（一般流通紙幣）、収納方式：金種混合収納タイプ |
|
外形寸法 |
W297×H572×D280 ※オプションのパトライトは含まず |
|
製品重量 |
24.8㎏ |
|
使用電源 |
電圧：AC24V、周波数：50／60Hz |
|
消費電力 |
待機時：42W（標準島） 動作時：124W（標準島での回収収納動作時）※システム構成・状態により変動します |
|
使用環境 |
動作温度：+5℃〜+40℃、動作湿度：40％〜80％Rh（ただし結露なきこと） |
|
外部出力 |
HC出力：接点出力 10系統、パトライト出力：接点／電圧出力 各1系統 |
