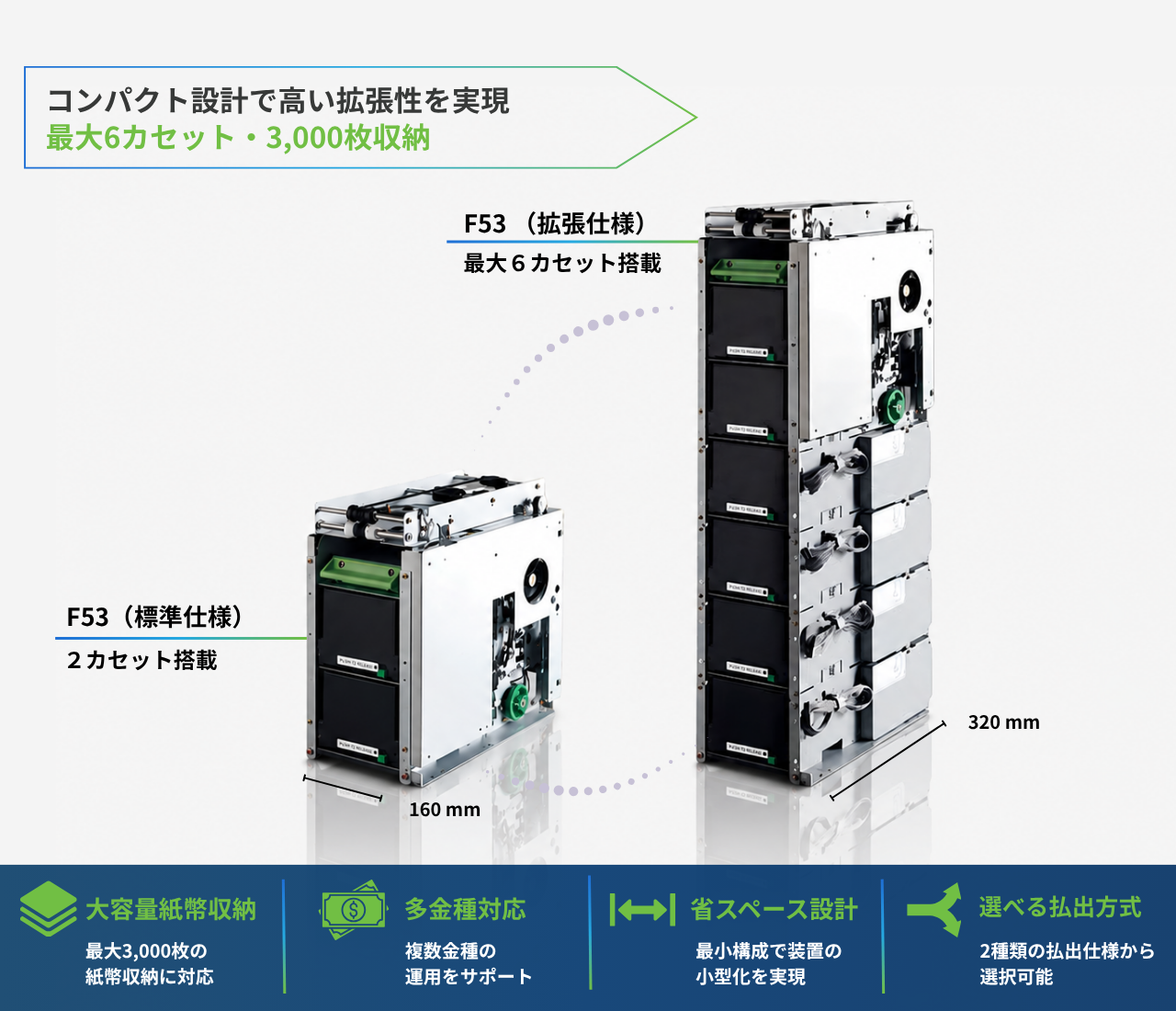

最大6カセット・3,000枚収納に対応したコンパクト紙幣ディスペンサーユニット F53

製品概要

F53は、モジュール設計を採用したコンパクトな紙幣ディスペンサーです。標準2カセットから最大6カセットまで拡張可能な柔軟な構成により、最大3,000枚の紙幣を収納できます。限られた設置スペースでも高い収納能力を実現し、運用要件に応じた柔軟なシステム構成を可能にします。高い信頼性と優れた保守性を備え、多様な運用ニーズに対応します。

特徴

POINT1

最大3,000枚収納の大容量設計

標準2カセットから最大6カセットまで拡張可能。1カセットあたり最大500枚の紙幣を収納でき、最大3,000枚の大容量運用に対応します。

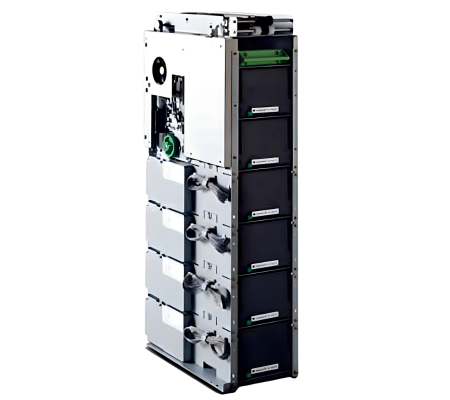

最大6カセット構成に対応した紙幣ディスペンサーユニット F53
POINT2

多金種に対応した柔軟な運用

最大6カセット構成により、多金種の紙幣運用に対応します。運用要件に応じた金種構成が可能なため、さまざまな現金処理シーンに柔軟に対応できます。

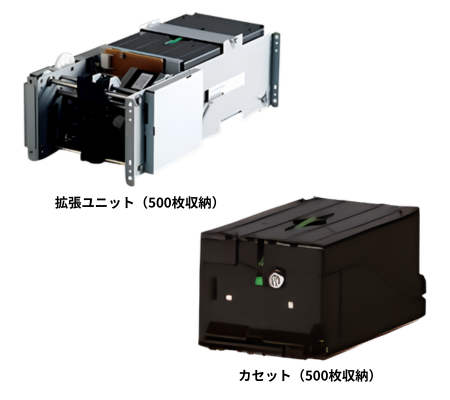

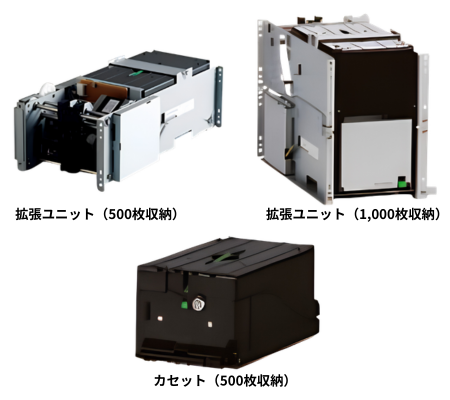

多金種運用に対応するF53用拡張ユニットと紙幣カセット
POINT3

必要最小構成で実現する省スペース設計

運用に必要なユニットのみでシステムを構成できるため、限られた設置スペースにも柔軟に対応します。高い収納能力を維持しながら、装置の小型化と効率的なスペース活用に貢献します。

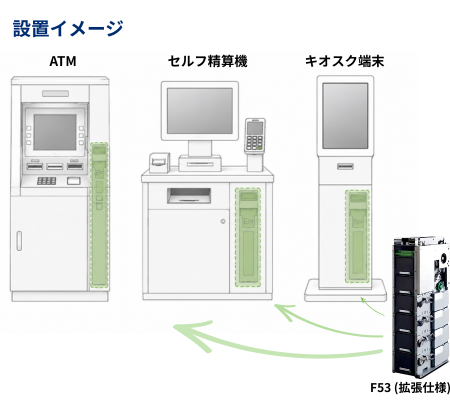

ATMやセルフ精算機、キオスク端末への組み込みに対応するF53ディスペンサーユニット
POINT4

用途に応じて選べる払出方式

セミバンチタイプとスプレータイプの2種類の払出方式を用意。利用環境や機器仕様に合わせて最適な方式を選択でき、柔軟なシステム構築をサポートします。

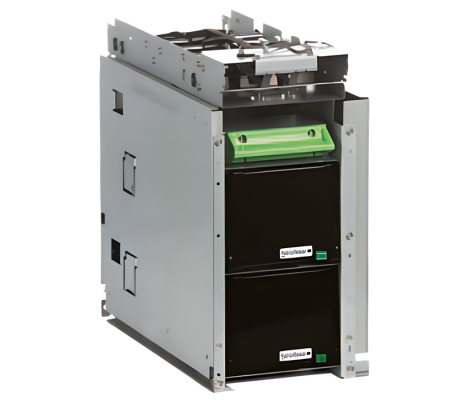

セミパンチタイプとスプレータイプの払出方式に対応したF53ディスペンサーユニット

オプション機能

カセットのセキュリティを向上するカセットロック機能
ニアエンドセンサと紙幣厚みセンサを搭載した各種センサ機能
不適合紙幣を本体内のリジェクト部へ収納する紙幣リジェクト機能

仕様詳細

名称

ディスペンサーユニット F53

外形寸法

2カセットタイプ

W 160 / D 320 / H 313 mm

製品重量

約8.5kg (カセット 0.7kg)

アクセスタイプ

前面アクセス または 後面アクセス

カセット数

最大6カセットまで

標準2セット

計数速度

約2枚/秒

取扱い紙幣サイズ

最大82x165mm

最小60x120mm

厚み0.09-0.3mm

最大取引枚数

20枚/取引

紙幣取込機能

なし

シャッター

なし

最大セット数

(1カセット当たり)

約500枚(官封券相当)

セットスペース60mm

リジェクト紙幣

本体のリジェクト収納部へ搬送

収納容量:約20枚

紙幣ニアエンド検知

約40枚

インターフェース

RS-232C

使用電圧

DC +24V +-10%

Max:7A

AVE:5A

使用温度

動作時:0~40℃

梱包保管時:-5~50℃

使用湿度

動作時:10 - 85%RH

梱包保管時:8 - 90%RH

(注1) 上記仕様は、予告なしに変更となる場合がございます。
(注2) 上記の製品仕様は、媒体のサイズや状態によって異なります。
